راه های تشخیص لوله رفت و برگشت رادیاتور
نصب اصولی رادیاتور یکی از مهم‌ترین عوامل در عملکرد صحیح سیستم گرمایشی ساختمان است. یکی از سوالات رایجی که بسیاری از افراد هنگام نصب یا تعمیر شوفاژ با آن مواجه می‌شوند، تشخیص لوله رفت و برگشت رادیاتور است. اگر این دو لوله به اشتباه به یکدیگر متصل شوند، ممکن است رادیاتور به‌درستی گرم نشود، مصرف گاز افزایش پیدا کند، صدای غیرعادی در سیستم ایجاد شود و حتی فشار بیشتری به پکیج یا موتورخانه وارد شود.
خوشبختانه روش‌های مختلفی برای تشخیص لوله رفت و برگشت رادیاتور وجود دارد که برخی از آن‌ها بدون نیاز به ابزار و برخی دیگر با استفاده از تجهیزات اندازه‌گیری انجام می‌شوند. آشنایی با این روش‌ها باعث می‌شود هنگام نصب رادیاتور، تعویض شیرآلات یا سرویس سیستم گرمایشی، از بروز مشکلات احتمالی جلوگیری کنید. در این مقاله به‌صورت کامل تفاوت لوله رفت و برگشت، روش‌های تشخیص، اشتباهات رایج، نکات فنی و راهکارهای افزایش راندمان سیستم گرمایشی را بررسی می‌کنیم.
برای مشاوره رایگان و نصب رادیاتور، همین حالا با آرتا تهویه تماس بگیرید.
09114278020 – 01333362197 – 01333362254
اهمیت تشخیص صحیح لوله رفت و برگشت رادیاتور
سیستم گرمایش مرکزی و پکیج‌های شوفاژ خانگی بر اساس گردش آب گرم کار می‌کنند. آب گرم شده توسط پکیج یا موتورخانه از طریق لوله رفت به سمت رادیاتورها هدایت می‌شود و پس از انتقال حرارت به محیط، از طریق لوله برگشت به منبع گرمایش بازمی‌گردد. تشخیص نادرست این لوله‌ها می‌تواند مشکلات متعددی ایجاد کند:
- کاهش چشمگیر راندمان گرمایشی
- ایجاد صداهای ناهنجار در سیستم
- عدم گرمایش یکنواخت رادیاتور
- افزایش مصرف گاز و برق
- استهلاک سریع‌تر پکیج یا دیگ

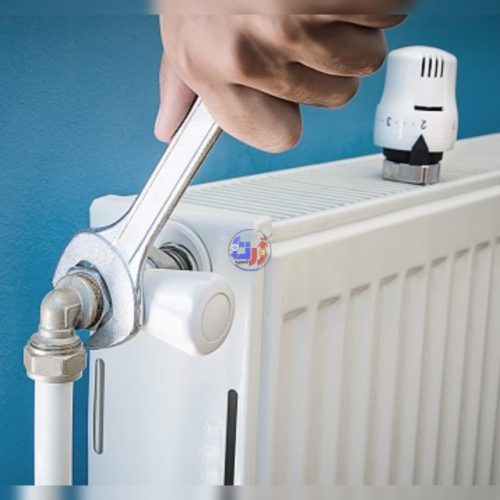

تشخیص لوله رفت و برگشت رادیاتور
روش‌های تشخیص لوله رفت و برگشت رادیاتور
۱. تشخیص بر اساس موقعیت نصب پکیج
در بسیاری از سیستم‌های نصب شده توسط آرتا تهویه گیل، لوله‌ها با توجه به استانداردهای خاصی نصب می‌شوند. معمولاً لوله رفت در سمت راست و لوله برگشت در سمت چپ رادیاتور قرار می‌گیرد، اما این قاعده همیشگی نیست و بستگی به طراحی سیستم دارد.
۲. استفاده از دماسنج مادون قرمز
یکی از دقیق‌ترین روش‌های تشخیص لوله رفت و برگشت رادیاتور، استفاده از دماسنج‌های غیرتماسی است. لوله رفت معمولاً دمای بالاتری دارد. با اندازه‌گیری دمای هر دو لوله در نزدیکی رادیاتور، می‌توان لوله گرم‌تر را به عنوان لوله رفت شناسایی کرد.
۳. توجه به شیرهای تنظیم
در سیستم‌های مدرن نصب شده توسط متخصصان آرتا تهویه گیل، معمولاً روی لوله رفت یک شیر تنظیم دما یا ترموستات نصب می‌شود. این شیرها اغلب روی لوله‌ای قرار می‌گیرند که آب گرم را وارد رادیاتور می‌کند.
۴. بررسی جهت جریان در پکیج
برای تشخیص دقیق، می‌توان مسیر لوله‌ها را از پکیج تا رادیاتور دنبال کرد. در پکیج‌های دیواری معمولاً خروجی آب گرم (لوله رفت) با رنگ‌بندی یا علامت مشخص شده است.
نکات فنی در نصب صحیح رادیاتور
انتخاب صحیح قطر لوله‌ها
قطر لوله‌های رفت و برگشت باید با توجه به ظرفیت رادیاتور و فاصله از پکیج محاسبه شود. متخصصان آرتا تهویه گیل با محاسبات دقیق، مناسب‌ترین قطر لوله را برای هر پروژه انتخاب می‌کنند.
شیب‌بندی صحیح لوله‌ها
لوله‌های رفت و برگشت باید شیب ملایمی به سمت رادیاتور داشته باشند تا از ایجاد حباب هوا جلوگیری شود. این موضوع در تشخیص لوله رفت و برگشت رادیاتور نیز مؤثر است، زیرا لوله‌ها باید در جهت صحیح شیب‌بندی شوند.
عایق‌بندی مناسب
عایق‌بندی لوله‌ها به ویژه در مسیرهای طولانی، از هدررفت انرژی جلوگیری می‌کند. این کار هم روی لوله رفت و هم برگشت ضروری است.

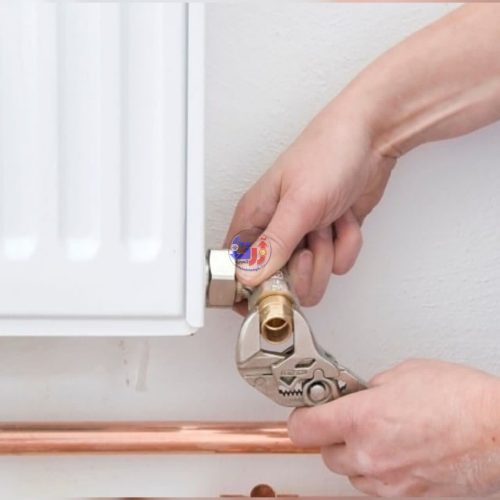

تشخیص لوله رفت و برگشت رادیاتور
مشکلات ناشی از تشخیص نادرست لوله‌ها
- کاهش راندمان گرمایشی
وقتی لوله رفت و برگشت به اشتباه متصل شوند، جریان آب گرم در رادیاتور به درستی برقرار نمی‌شود و رادیاتور به طور کامل گرم نمی‌شود. - ایجاد صدا در سیستم
اتصال معکوس لوله‌ها می‌تواند باعث ایجاد صداهای قطرره‌ای یا ضربه‌ای در رادیاتور و لوله‌ها شود. - عدم تعادل در سیستم گرمایش
در سیستم‌های چند رادیاتوری، تشخیص نادرست لوله رفت و برگشت در یک رادیاتور می‌تواند بر عملکرد سایر رادیاتورها نیز تأثیر منفی بگذارد.
خدمات تخصصی آرتا تهویه گیل در نصب و تعمیر رادیاتور
آرتا تهویه گیل با سال‌ها تجربه در زمینه نصب و تعمیر پکیج‌های شوفاژ و رادیاتور، خدمات تخصصی در این حوزه ارائه می‌دهد. تیم فنی این شرکت با دانش به‌روز و ابزارهای پیشرفته، امکان تشخیص لوله رفت و برگشت رادیاتور را به طور دقیق فراهم می‌کند.
خدمات قابل ارائه:
- نصب تخصصی پکیج‌های شوفاژ دیواری و زمینی
- سرویس و تعمیر انواع رادیاتور
- بالانس و تنظیم سیستم‌های گرمایشی
- مشاوره در انتخاب مناسب‌ترین سیستم گرمایشی
- عیب‌یابی و رفع مشکلات گردش آب در رادیاتورها
راهکارهای پیشگیری از مشکلات
- نصب شیرهای یکطرفه
نصب شیرهای یکطرفه روی لوله برگشت می‌تواند از جریان معکوس آب جلوگیری کند. این کار توسط تکنسین‌های آرتا تهویه گیل با دقت انجام می‌شود. - علامت‌گذاری لوله‌ها
پس از تشخیص لوله رفت و برگشت رادیاتور، علامت‌گذاری واضح روی لوله‌ها می‌تواند از اشتباهات آینده جلوگیری کند. - استفاده از رنگ‌های متفاوت
در پروژه‌های نوسازی، می‌توان از لوله‌ها یا عایق‌های رنگی متفاوت برای لوله رفت و برگشت استفاده کرد.
سوالات متداول
چگونه لوله رفت و برگشت رادیاتور را تشخیص دهیم؟
بهترین روش، روشن کردن پکیج و اندازه‌گیری دمای دو لوله است. لوله‌ای که دمای بیشتری دارد، لوله رفت است.
آیا بدون ابزار هم می‌توان لوله رفت و برگشت را تشخیص داد؟
بله، با لمس محتاطانه لوله‌ها پس از گرم شدن سیستم می‌توان لوله رفت را شناسایی کرد، اما استفاده از دماسنج مادون قرمز دقت بیشتری دارد.
اگر لوله رفت و برگشت جابه‌جا نصب شوند چه اتفاقی می‌افتد؟
این موضوع می‌تواند باعث کاهش راندمان گرمایشی، افزایش مصرف انرژی، ایجاد صدا در سیستم و کاهش عمر پکیج شود.
آیا محل قرارگیری لوله‌ها همیشه ثابت است؟
خیر. محل لوله رفت و برگشت به نوع طراحی سیستم لوله‌کشی و مدل پکیج یا رادیاتور بستگی دارد و نباید تنها بر اساس سمت راست یا چپ بودن لوله‌ها تصمیم‌گیری کرد.
حجره اینترنتی:
💭سخن پایانی
تشخیص لوله رفت و برگشت رادیاتور یکی از مهم‌ترین مراحل نصب و راه‌اندازی سیستم‌های گرمایشی است و نقش مستقیمی در راندمان، مصرف انرژی و طول عمر تجهیزات دارد. اگرچه با روش‌هایی مانند بررسی دمای لوله‌ها، استفاده از دماسنج مادون قرمز، دنبال کردن مسیر لوله‌ها از پکیج و بررسی شیر ترموستاتیک می‌توان این دو لوله را تشخیص داد، اما در برخی پروژه‌ها به دلیل پیچیدگی لوله‌کشی، بهتر است از تکنسین‌های متخصص کمک بگیرید.
